金門縣立社會福利館演藝機能及設備之研究摘要

指導老師：江維華教授

前言

相信每個人在聽到某首曲子，在不同的演奏廳中播放，其音效與音質會有所差異，或者是在更細微的區分下，還有不同的音場差異。這時候就會很想花一些時間去瞭解，其音樂的音質、音效、音場的差異性為何？是音響室的差異？還是擺位設計的不同？或者是硬體機器的關係呢？

最近這十幾年來，隨著政府部門對於提昇國內文化藝術水準的期許，使得音樂廳堂的空間需求因而備受關注。但是以客觀的角度來說，這些相關演藝空間的新建或改裝工程，並未具有專業聲學知識或經驗，所以大部分無法深入瞭解室內音場基本規劃原則，而忽略了優良室內音質控制的要點。

在建築設計階段中，若想得到室內音質良好評估指標，通常只使用的簡單繪圖工具以進行瞭解室內音場的聲音傳播行徑，但是人工計算所得結果的誤差大，因此在本研究中使用模型實驗與電腦模擬數值的研究方法，以檢驗測試金門福利館音響空間的音質性能並加以分析。

研究內容

本研究以音響性能參數的參考指標為標準，針對金門福利館的室內音響空間，在戲劇/舞蹈表演模式之音響性能，及音樂表演模式之音響性能的兩種電腦模擬測試下，測得在四個測點的分佈中，舞臺中線前緣2m處的音源位置，釋放不同強度的Band(Hz)之下，各測點與音源之間產生的餘響時間(RT)、音強指數(G)、側向音能比(LF)的參數是否在標準值內，以衡量該演藝廳的音響性能水準，並提供戲劇/舞蹈表演及中型音樂表演等二種使用的分析與建議。

而取音源500Hz與1000Hz的平均值為本研究的模擬成果，在戲劇/舞蹈表演及音樂表演的使用狀態電腦模擬測試下，其餘響時間(RT)皆稍微偏長，音強指數(G)的音量稍高，側向音能比(LF)還在容許範圍之中。

金門福利館音響空間由於是扇型的觀眾席平面，兩側觀眾席會因早期反射音不足，使得清晰度與側向反射音不足。而後牆的音源，經過電腦模擬測試下，會產生往復反射的多重回音困擾。

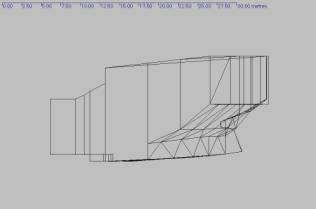

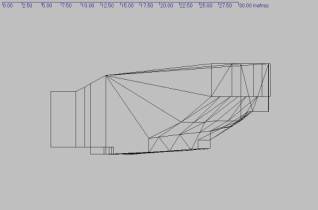

在音響性能之改善建議中，模擬舞臺面積為縮小為深8m、主舞臺寬18m，高度為7m，面積約112㎡的模式，將餘響時間控制在1.4～1.6秒，建議舞臺天花反射版設計的懸吊方式，可與燈光、空調的模矩配合設計，這樣在外觀上及使用上較不會衝突。而天花板的造型上，為得最佳的音響空間品質，而提出六種模擬改善的方式，進行電腦模擬測試。

在舞臺天花板部份，提出在舞臺前緣口上方設置活動反射版，以及在舞臺前緣口懸吊反射板兩項建議，希望能將一次側向反射音能夠直接投射於觀眾席。

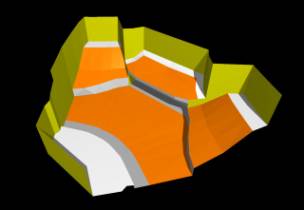

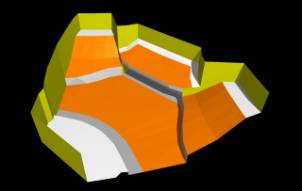

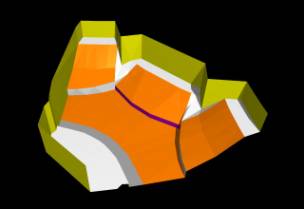

在觀眾席天花板部份，模擬觀眾席天花板兩側懸吊反射板，及觀眾席兩側與後牆懸吊反射板，以及在觀眾席兩側、後牆懸吊反射板與後牆面設吸音材模式三項模擬建議中，希望能輔助側向反射音，或減低回音發生的可能性，並調整餘響時間。

而在後牆的天花板部份，模擬後牆設置反射板，期望能減低回音的干擾。

操作說明

從音響上設計室形，首要在餘響理論的假設條件下，及室內音場能完全擴散的條件，才去考慮室形的優劣。其次有關室形的大小，若室形小時，以波動音響學的觀點考慮；若室形大者，則以幾何音響學考慮。重視距離的平面形，可獲得從側壁的初期反射音，利用天花板的斷面形狀，補強觀眾席的中央部份。

而金門福利館音樂廳的平面形設計呈扇形，因此在音響計畫上的特點：

(1) 重視視距離的平面形，可獲得從側壁的初期反射音，利用天花板的斷面形狀，補強觀眾席的中央部份。

(2) 牆壁相對的距離近，且面積大，可採用吸音材分散配置和擴散處理併用，以調整餘響時間，後牆反射音可適度利用。

(3) 從側壁獲得的初期反射音量少。

金門福利館音樂廳 PLAN

反射音少
