商業銀行總部
Commerzbank Headquarters（法蘭克福，德國，1991~1997）
Sir Norman Forster and Partners.
基本資料：
此案是由Norman forster於1991年在法蘭克福所贏得的商業銀行總部大樓競圖案，基本上，此案看似一棟新建大樓的設計，而其實於一樓與地下室是和舊有的銀行本部做一個適當的連結，也可以稱這為一個增建的個案。在此競圖案中，基地位於德國的法蘭克福市區中，與原有的舊銀行本部是同一塊基地，此案的周圍有著數棟的辦公大樓林立，並鄰近著一條河流。此次競圖的個案中，要求對高科技建築作一個詮釋，也因如此，Norman Foster 及他的合夥人發展此案時將氣候及能量概念帶入此案中，對於關心及探查使用環境及空間上的資源塑造出一個全新的概念，並與慕尼黑的HL-Technik合作發展出他們共同的想法，而完成此座辦公大樓的設計，他們將這棟建築物解釋為透過它創新的點子來擴大空間不像其他大部分匿名的傑作緊緊地將它抽成真空。
設計理念：
Foster認為有許多不同的方法可以將一個超過250 公尺高的建築物堆起而且和我們有著互動的關係，就像人與人之間一樣；它可充當為邊界來設定我們的方位與關係，依據他的位置或另一方面，它可實體上包圍這個動態的狀況使得它有可能建構完成。然而不管我們喜歡與否，它多半只是一個我們每天生活必會處理/接觸的模像，當然這意味著是否它有理解力或是無形，以及是否它指引我們去深思那些文體特質和特性背後的理由等這些問題。摩天大樓不可被忽視其地理或位置，和那些散佈世界各地數英哩的不透明玻璃櫥窗，完全遺忘了建築外部環境及內部的工作狀況，此座辦公大樓的設計理念是希望它是一棟反映出一種生態的、低能量的一種建築物，故Foster使用一些手法將這辦公大樓成為一個能夠自然通風的建築物。它將60層高的建築物分成4段辦公階層的體積結構，各個階層各帶有冬季花園（winter garden），花園是用來保護那些非結構要素之公開展示的玻璃構架，而這些階層之體積結構以螺旋的方式相重疊和另一階層相連結，在每一個樓層的單位裡，共分成三個區塊，而辦公空間佔了兩個區塊的樓面，而冬季花園佔用了另一個區塊，使得每一層樓的單元裡都能夠擁有屬於自己的冬季花園，並交互著8層樓的辦公室，在冬季花園裡的不同種類的樹木反映著不同的成長方向和高度。此棟建築物的支柱結構、設備空間、附屬空間皆配置於此三角形平面的轉角處，而60層高的建築物中央是一個大挑空，各個階層共分成12個層面的主要結構，緊密的安置於結構圓柱上。此棟建築物的辦公室部分在立面的表現上是較為凸出來的，而冬季花園的玻璃窗戶是由上而下慢慢的傾斜向下以減少令人頭暈的恐懼感。這棟建築物與周圍環境的空間關係很清處地將它設計成避免有任何幽閉的感覺，特別是與鄰近的建築物，這方案已經在新大樓前的舊廣場邊透過相同高度的小建築群的構造讓道路間重新創造一定的次序性。於許多年，這棟建築物被期待是一個自然通風的室內空氣流通方式，其主要原理是由於熱所形成的浮力和普通的風況下所產生必要的低及高壓可助長空氣流動。為了能使其自由通風，此辦公室的立面及內部可開啟的窗戶都是經過計畫的，其辦公室的外表是由可造成自然通風的雙層玻璃所組成，氣流由位於外圍玻璃片底層的細縫流入，並且將其設計成具有防水之功能，然後依據氣流的原理使空氣由上方的細縫流出；內部的窗框裝置有熱溫玻璃，自動的由一個向上的鉸鏈系統向外開啟好讓空氣循環。將絕緣玻璃的使用及至於雙層玻璃的中央縫裡的可調節百葉窗是來保護並對抗刺眼的強光和直接的日光，天氣的狀況和建築物內部的光線可被調整至最佳效果，建築外的百葉窗當溫度下降時可以關閉，所以此縫可變成一個空氣絕緣的緩衝區。而冬季花園是一個擁有平衡微氣候功能的緩衝區，其扮演著整棟建築通風的角色，特別是內部辦公空間的自然通風。在夏天，當冬季花園的窗戶是開著的，外面空氣進入後，氣流向上或向下到中庭擴張至很多層面--依據冬季花園周圍的溫度及壓力狀況--然後這空氣就從另一個冬季花園流出，如此橫跨過各階層的通風換氣方式可能使面對中庭或冬季花園的辦公空間造成自然通風的效果。而當天氣變冷時，大部分的玻璃關著而冬季花園便扮演著類似氣候緩衝之地區，其藉著轉換太陽輻射熱並創造出一個適度的溫和環境。在夏天，熱溫散佈於水泥之地板，受到夜晚的降溫來平衡白天所產生的熱，此計畫目前正被測試並做進一步的修正。而在此建築物中，為一必須開啟空調的區域是建築物最裡面，Foster將此建築物設計成如果再不好的室內空氣環境下，窗戶將會自動的打開並且空調系統開始運作，在人造天花板之上透過簡單的冷水循環系統使建築物能夠無強迫的通風；當窗戶以相同的方法自動打開時，燈火就會自動的關掉；而當偵測器感應無人在房間時，作為冷卻系統的水便會用來作為沖水馬桶的水。內部空間經由透過中庭的不同傾斜度的日光和內外部的景觀，以及瞬間經過冬季花園所產生的視覺刺激，造成非常豐富的空間視覺感。
表現手法：
1、三角形平面設計。
2、將主要辦公空間配置於此三角形之三邊，中央很自然的形成一個貫穿各個樓曾的大挑空。

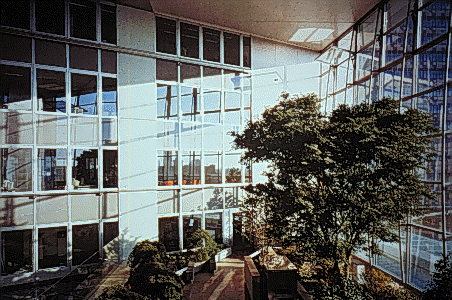

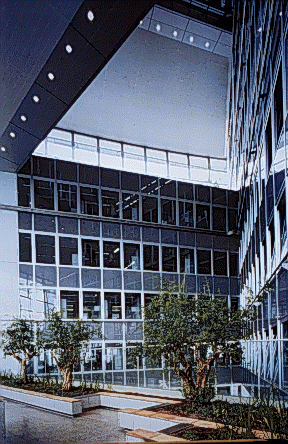

3、冬季花園的設計，形成一個微氣候的調節區。
4、螺旋是設計，將辦公空間及冬季花園成一個錯層、錯置的排列。
5、雙層玻璃的設計，將可調節的百葉窗置於其中。
6、利用冬季花園的設計，造成進氣及排氣的效果，以中央挑空造成空氣流通的現象。
7、附屬空間安置於角落，使辦公空間得到最完整的使用。
此棟建築物也因為以上的空間安排手法使得其可以順利的運用這些省能的方式達到這棟總部大樓的氣候能量觀念。
1、冬季花園之進氣及排氣。
2、雙層玻璃之空氣流通。
3、中庭之熱空氣浮力原理。
4、錯層之空間安排。
5、雙層玻璃中間縫之百葉窗設計。

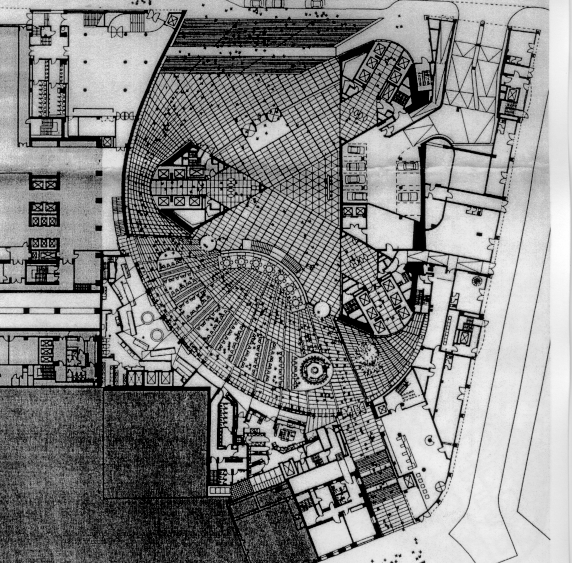

一樓平面圖

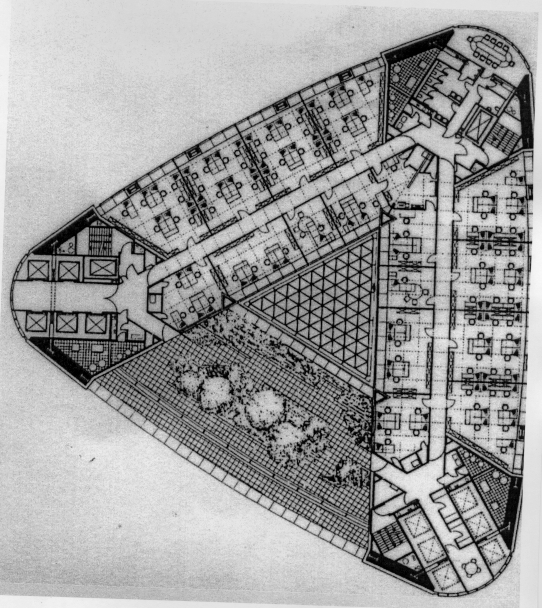

標準平面圖
綜合評論：
於高層建築之中，空調負荷及能源流失是非常嚴重之問題，此案中，有一個安置於建築物之中的一個微氣候調節區的概念形成，利用一個稱之為冬季花園之空間變換手法，在本案中成為一個自然通風的重要角色，也由於平面的配置方式使得其在氣候能量的觀念裡能夠有一個很清楚的表達，此冬季花園可造成進氣及排氣之效果，也可以分別於夏天和冬天而有開啟和限制的功能，使室內空間中的溫度得以能有適當的控制，用這些特別的設計手法來造成此棟建築物省能的效果。Foster的作品總是在立面的形式上有高科技的形象表現並且有著許多細部的表現，而在這個個案中，在建築形式上並沒有太多的細部處理手法及意象的表現，而是將主要的重點放在省能的課題上，將高科技的想法運用在設備的觀念裡，而非建築意象的表現，這是以Foster的作品來說是比較不一樣的。
參考資料：
Blaser，werner ( 1992 ) Norman Foster Sketches，Basel：Birkhauser Verlag
Lasdun，Denys ( 1984 )Architecture in an age of scepticism：a praactitioners' anthology，New York：Oxford University Press
Nakamura，Toshio ( 1988 ) a+u Norman Foster，Tokyo：The Japan Architect Co., Ltd.
Subjic，Deyan ( 1986 ) Norman Foster，Richard Rogers，James Stirling，London：Thames and Hudson
