大廳構築性分析(Arthur and Yvonne Boyd Art Centre)

主結構

圍覆

細部處理

大廳

屋    頂：木框架

金屬浪板屋頂面

膠合木板出簷底面

室內天花板

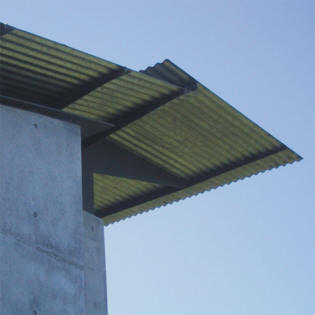

屋頂面以鋼構件收邊

出簷底面細部

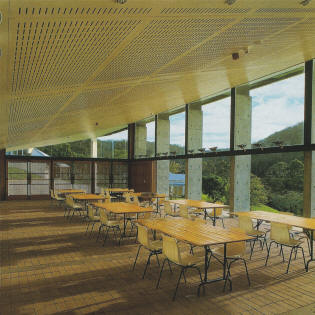

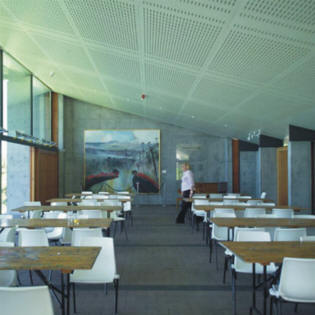

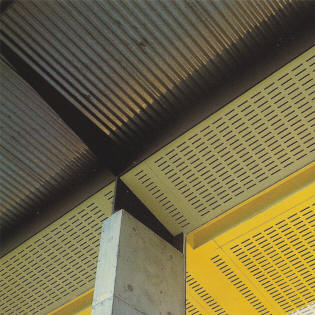

室內天花與室外關係細部

結構體：清水混凝土牆、柱

木格柵門

-------------------------------------------------------------------------------------------------------------

大廳屋頂

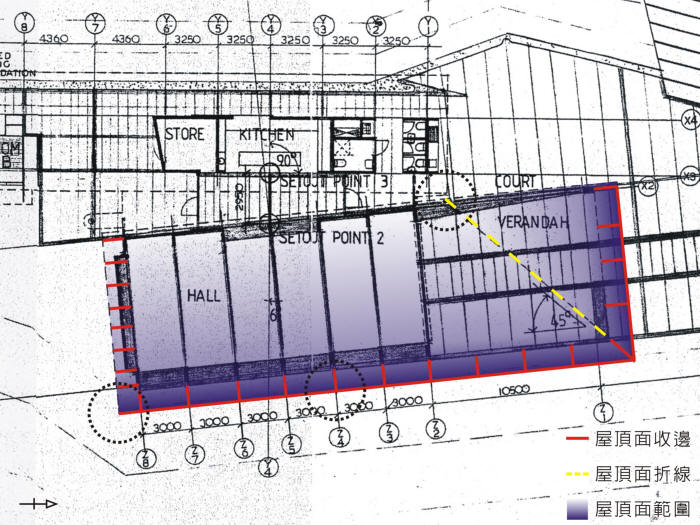

圖6：博藝得藝術中心_大廳區屋頂結構示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

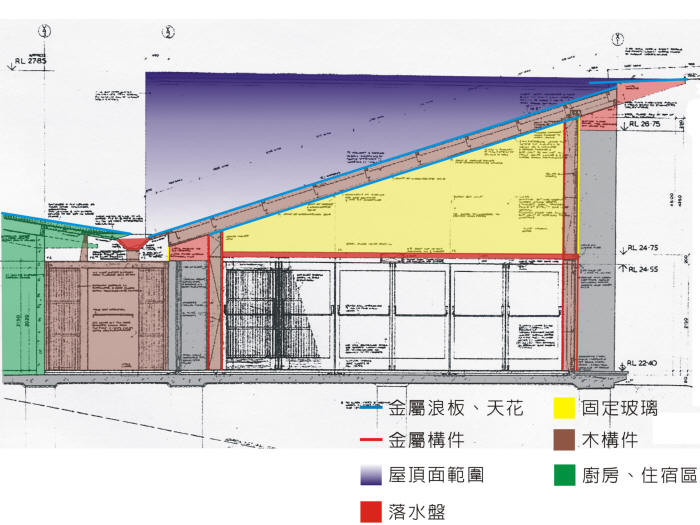

圖7：博藝得藝術中心_大廳區剖面結構示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

-------------------------------------------------------------------------------------------------------------

■主結構

屋頂內部的主要結構為木框架(短向)，以及C型鋼(長向)，下接混凝土柱、牆上部的鋼構件，短向跨距約10米，長向跨距約30米，屋頂面由一條45°的折線分成兩部份，使屋頂面向西及向南傾斜向下，接至落水盤

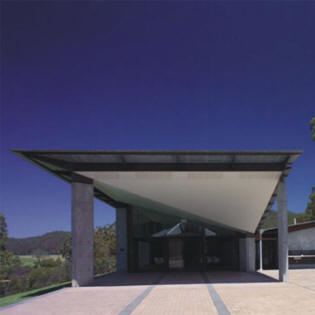

圖8：大廳屋頂外觀

資料來源：http://www.pushpullbar.com/

■圍覆

屋頂結構外的圍覆上部屋面以金屬浪板(錫浪板)，東向及北向屋頂面邊緣以鋼構件收邊。屋頂下部在出簷部份(半戶外)以膠合木板圍封，室內以鏤孔的天花板圍封

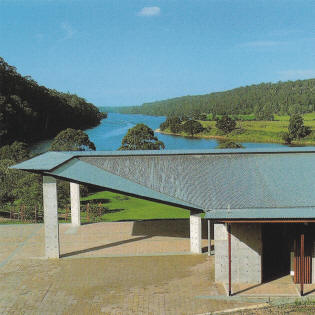

圖9：大廳屋頂面圍覆外觀

資料來源：http://www.pushpullbar.com/

■細部處理

在屋頂面的東向及北向邊緣以鋼構件收邊，鋼構件並與主結構體的混凝土柱牆上部的鋼構件相接

圖10：屋頂細部處理_01

資料來源：http://www.pushpullbar.com/

屋頂下部在出簷部份(半戶外)以膠合木板圍封

圖11：屋頂細部處理_02

資料來源：http://www.pushpullbar.com/

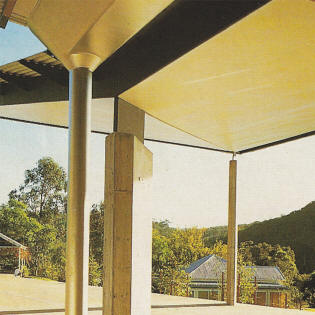

圖12：屋頂細部處理_03

資料來源：http://www.pushpullbar.com/

-------------------------------------------------------------------------------------------------------------

大廳結構體

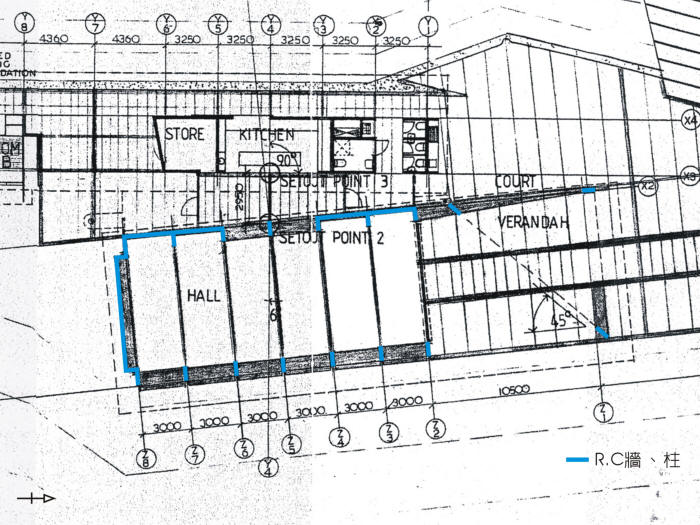

圖13：博藝得藝術中心_大廳區主體結構示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

-------------------------------------------------------------------------------------------------------------

■主結構

室內短向跨距9米，長向跨距18米，由南側的一道清水混凝土承重牆，以及6組清水混凝土柱子為主要結構，混凝土上承接鋼構件，在與其上的屋頂結構相接

圖14：大廳主結構體

資料來源：http://www.pushpullbar.com/

■圍覆

大廳部分結構的圍覆呈現出開放式的空間，天花以下，中間鋼樑以上以固定的大片玻璃圍覆，其餘均作為開口，以可全部開啟的木格柵門扇作為圍覆的構築手法

圖15：大廳主結構之圍覆
