住宿區、廚房構築性分析(Arthur and Yvonne Boyd Art Centre)

主結構

圍覆

細部處理

住宿區、廚房

屋    頂：木框架

金屬浪板屋頂面

木框架+混凝土牆

房間單元內滑門

臥鋪間隔區

天花處理

燈具

開窗形式

結構體：清水混凝土牆、柱

木窗、木製遮陽板

-------------------------------------------------------------------------------------------------------------

住宿區、廚房細部處理

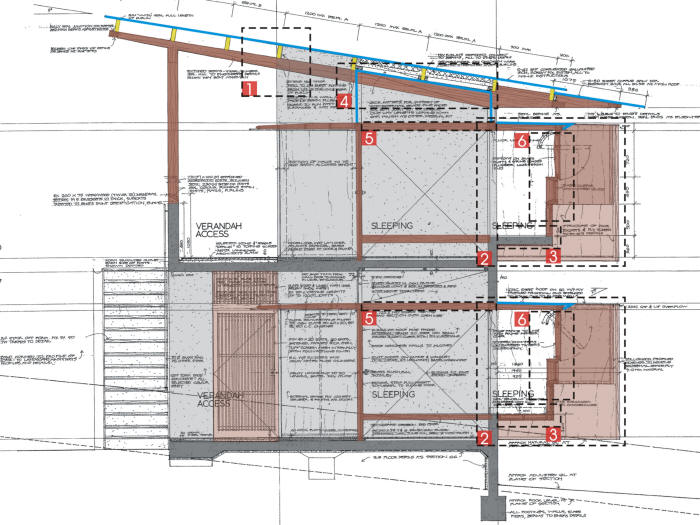

圖22：博藝得藝術中心_住宿區剖面結構示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

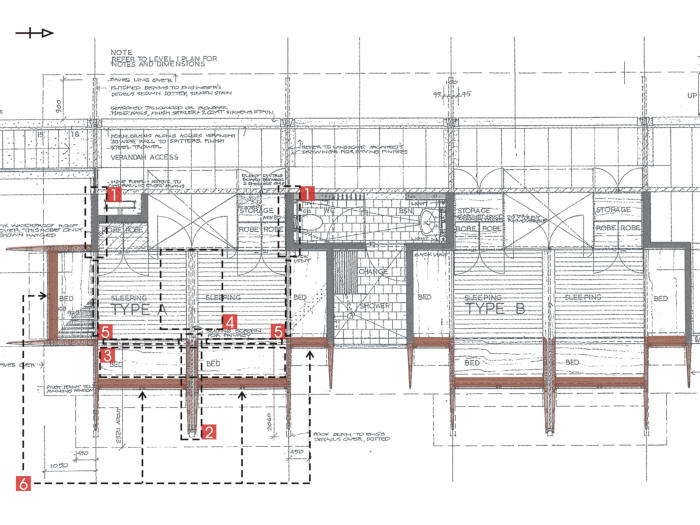

圖23：博藝得藝術中心_住宿區平面結構示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

-------------------------------------------------------------------------------------------------------------

1.木框架+混凝土牆

說明：

屋頂結構的短向木樑與現場澆製的清水混凝土牆嵌合，嵌合部位長度為1.2米，判斷混泥土牆內有岡智構件與木樑接合

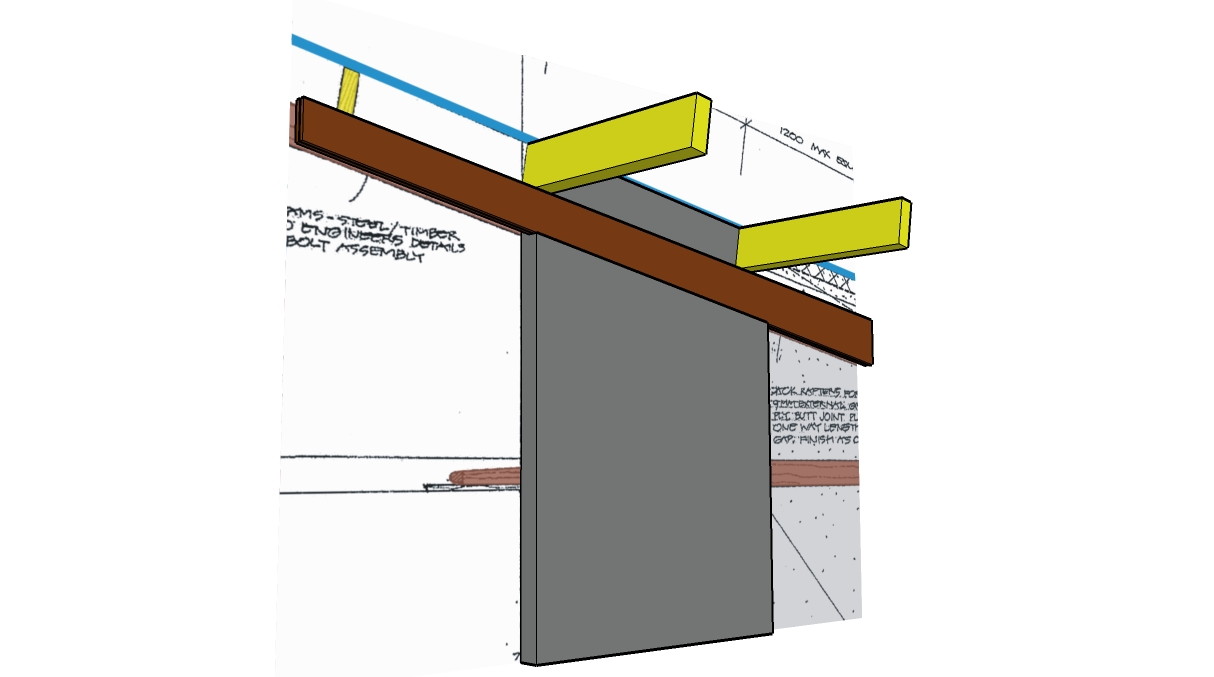

3D說明圖1

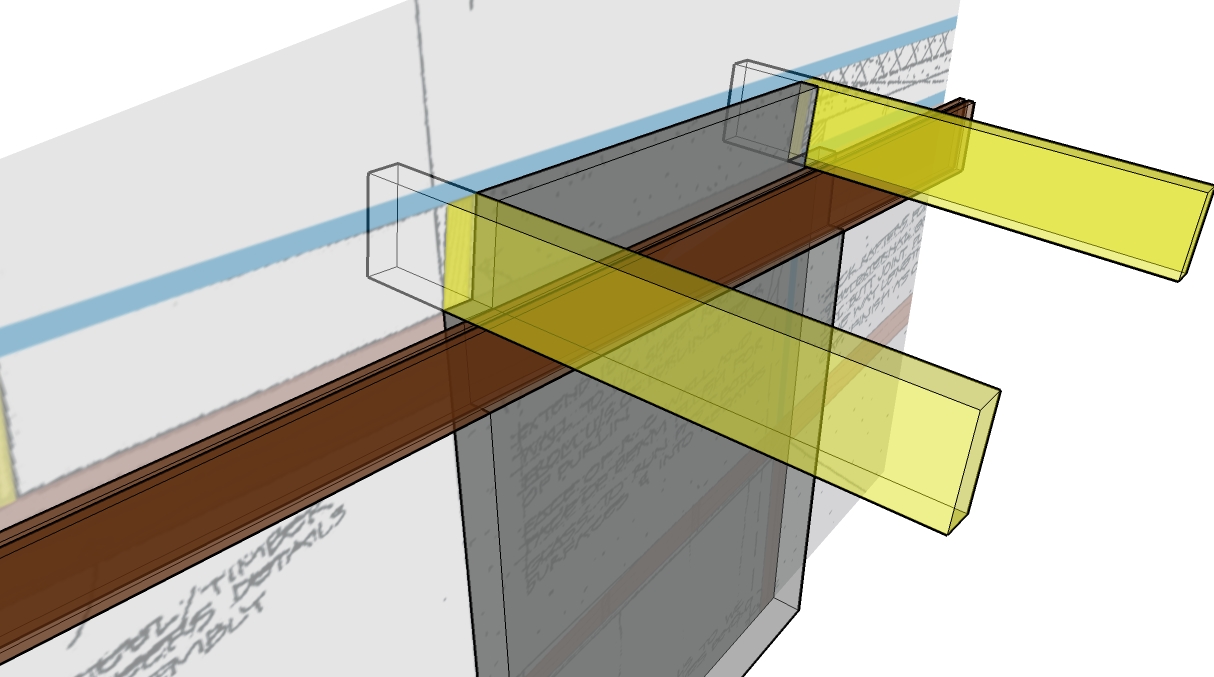

3D說明圖2

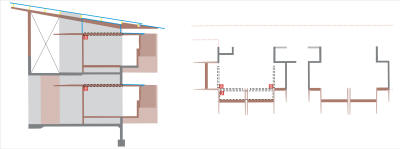

圖24：木框架+混凝土牆細部位置示意圖

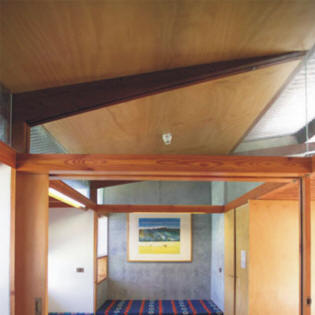

圖25：木框架+混凝土牆細部

資料來源：Glenn Murcutt:buildings+projects 1962-2003

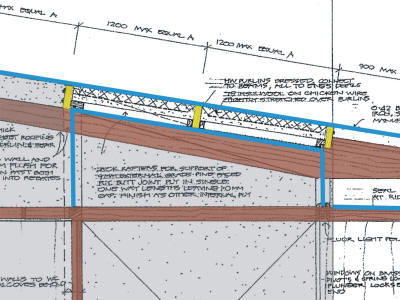

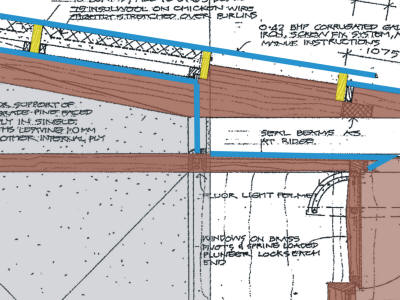

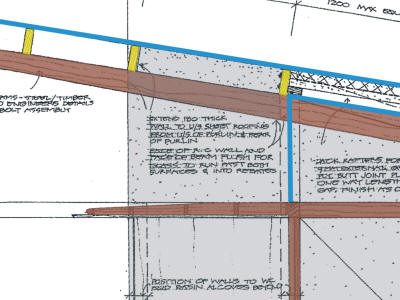

圖26：木框架+混凝土牆細部示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

2.房間單元內滑門

說明：

四張臥床唯一單位的空間，利用懸挑的木製遮陽間隙，以及內部「二夾一」的木框架，作為內部隔間滑門的收藏空間

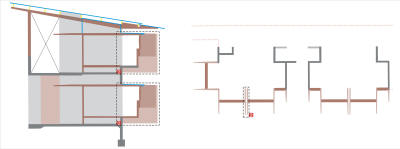

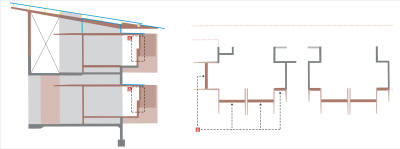

圖27：房間單元內滑門細部位置示意圖

圖28：房間單元內滑門細部

資料來源：http://www.pushpullbar.com/

圖29：房間單元內滑門細部示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

3.臥鋪間隔區

說明：

懸挑出混凝土結構外的臥鋪區，二樓部分以混凝土結構為底部支撐，一樓部分則以木製框架為支撐

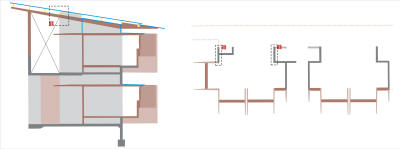

圖30：臥鋪間隔細部位置示意圖

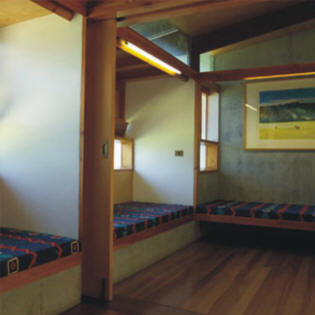

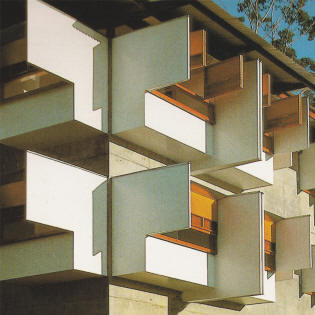

圖31：臥鋪間隔細部

資料來源：Glenn Murcutt:buildings+projects 1962-2003

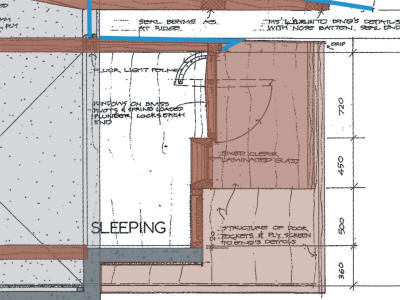

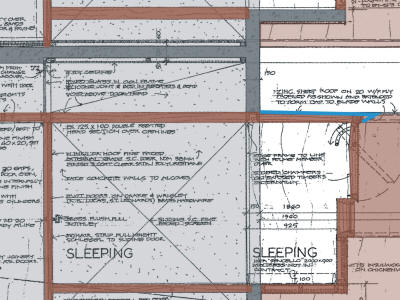

圖32：臥鋪間隔細部示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

4.天花處理

說明：

屋頂木框架未與混凝土牆相接部份，在室內以木板作天花處理，並於兩側嵌入玻璃作為室內與室外的區隔

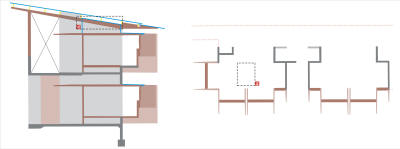

圖33：天花處理細部位置示意圖

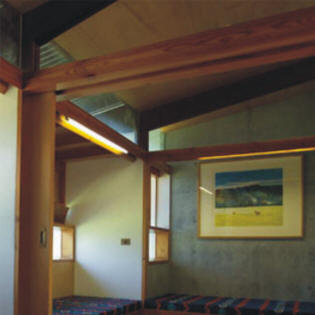

圖34：天花處理細部

資料來源：http://www.pushpullbar.com/

圖35：天花處理細部示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

5.燈具

說明：

內部「二夾一」的木框架中間，沿著臥床邊緣，設置日光燈管

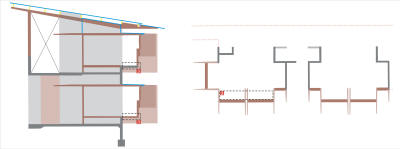

圖36：燈具細部位置示意圖

圖37：燈具細部

資料來源：http://www.pushpullbar.com/

圖38：燈具細部示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

6.開窗形式

說明：

一個懸挑的木製臥鋪單元以四處固定玻璃的木窗，以及六扇可開啟的木格窗為開口，房間單元旁的衛浴設施則以混凝土牆上部的木柵窗為開口

圖39：開窗細部位置示意圖

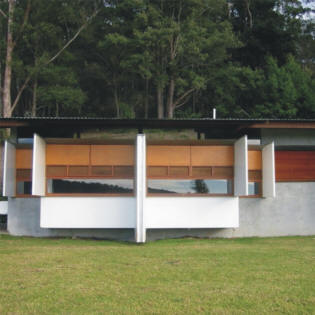

圖40：開窗細部

資料來源：http://www.pushpullbar.com/

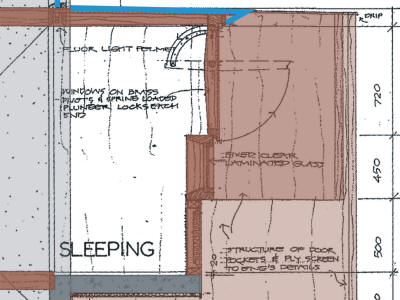

圖41：開窗細部示意圖

底圖資料來源：Glenn Murcutt:buildings+projects 1962-2003

-------------------------------------------------------------------------------------------------------------
